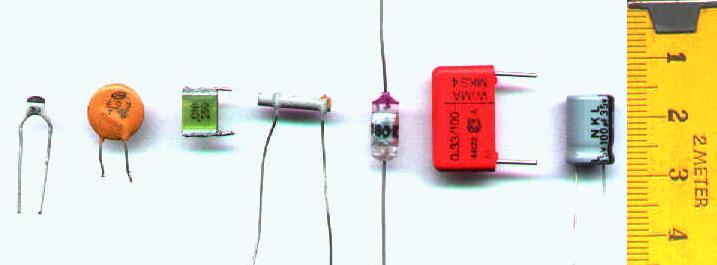

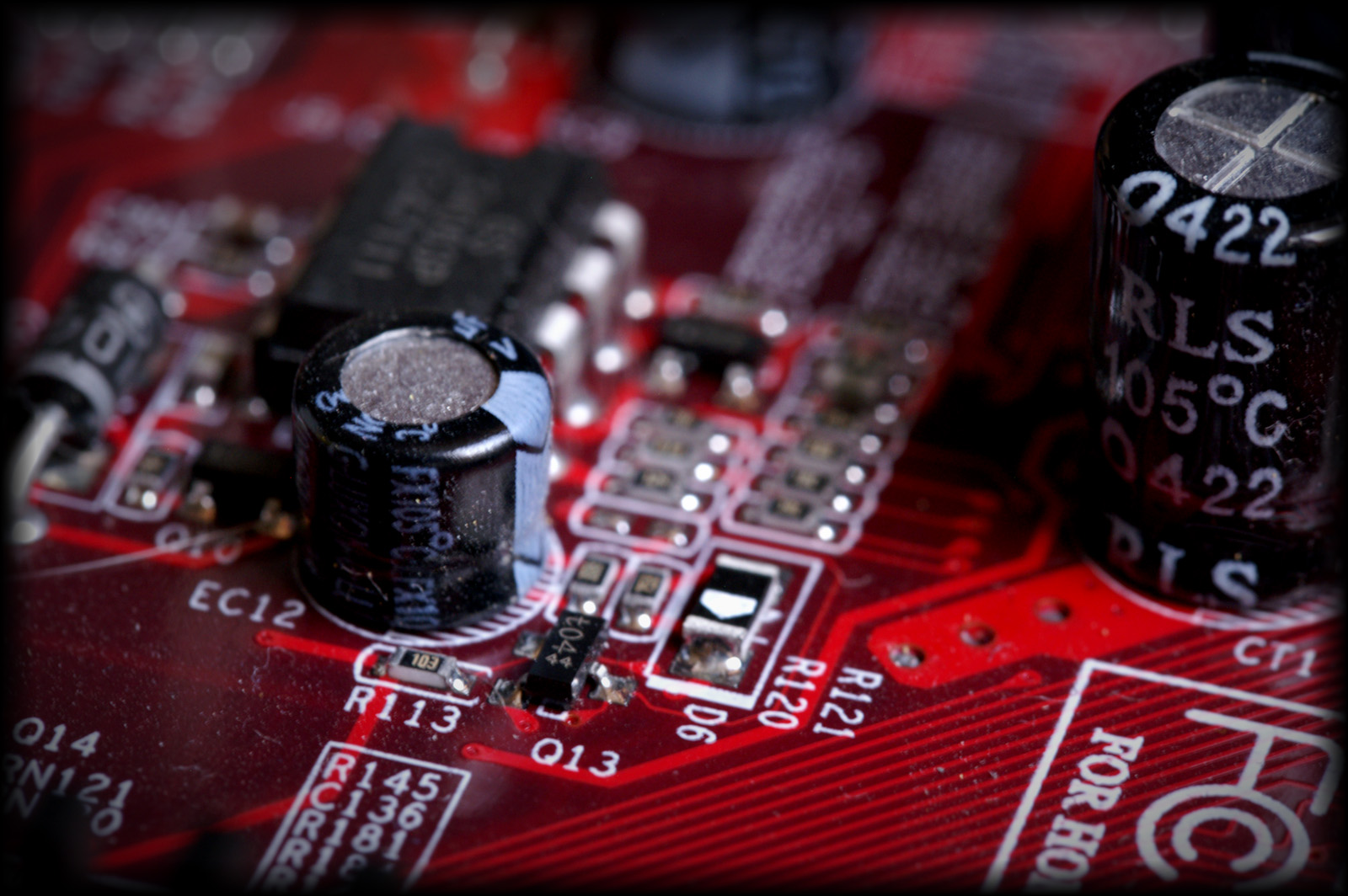

Los Condensadores (también llamados Capacitores) son componentes que tienen la capacidad de almacenar energía en forma de un campo eléctrico, son ampliamente utilizados en electricidad y electrónica como unos de los componentes mas básicos en el diseño de circuitos
Idealmente tiene un Capacitancia (C) constante, medida en Faradios, que se define como la relación entre la Carga (Q) en cada conductor sobre el Voltaje (V) entre ellos

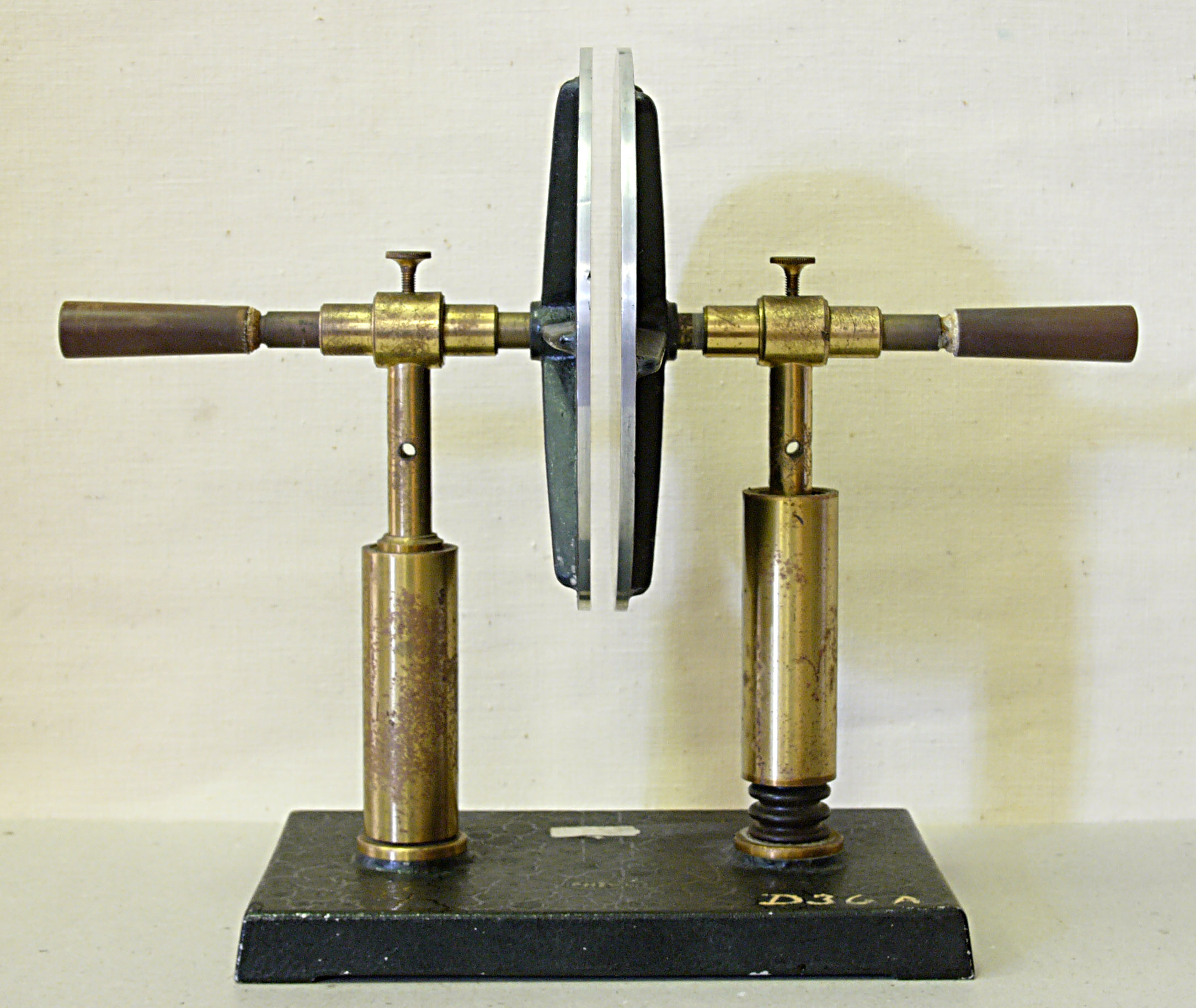

Los Condensadores están construidos, en su forma mas básica, por 2 placas conductoras paralelas, separadas por un material dieléctrico o vacío, las placas paralelas pueden ser rectangulares, circulares, cilíndricas y el dieléctrico puede vidrio, aire, papel, cerámica, aceite, etc.
Al ser sometidos an voltaje, los Capacitores almacenan electrones en uno de sus terminales, estas generan un campo eléctrico que atraen cargas positivas al otro terminal y empujan las negativas al resto del circuito. Estas ocurre hasta que la fuerza de repulsion entra las cargas del terminal negativo se igualan al voltaje que las mantienen ahy, entonces el capacitor esta cargado y la corriente deja de atravesarlo. Finalmente al desaparecer el voltaje la fuerza almacenada se libera empujando a los electrones desde el terminal negativo al positivo.

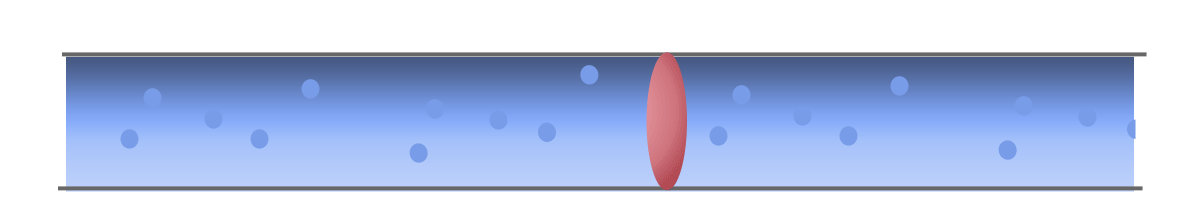

Esto puede visualizarse de forma mas intuitiva con una analogía hidráulica: una tubería un un elástico tapándola. El agua representa a los electrones, el elástico es el dieléctrico evitando que estos lo atraviesen.
Como podemos ver en la sección anterior, los Condensadores son elementos que se oponen a la variacion de la tension. El voltaje generado por el componente siempre esta en contra del voltaje que lo causa y es proporcional a este, y una ves que se cargan no permiten el paso de la corriente.
Ya que ninguna carga puede atravesar el dieléctrico, la corriente que atraviesa al condensador es la medida de electrones desplazados del terminal positivo causado por los electrones que llegan hasta el terminal negativo. Asi que conociendo la Capacitancia de un Condensador y el Voltaje al que esta sometido en un momento especifico, se puede calcular la corriente en ese momento:
